Замена и регулировка троса сцепления Гранты
Потребуется: ключ «на 8», пассатижи и линейка.
Порядок действий в салоне автомобиля под панелью приборов:
- Открутить гайку крепления упора оболочки троса к кронштейну педалей.

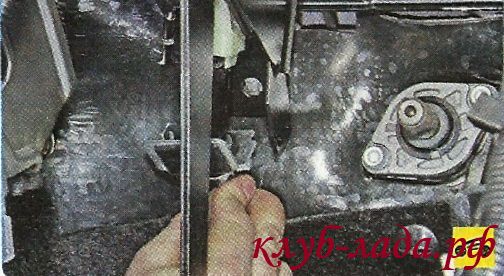

- Снять упор со шпильки.

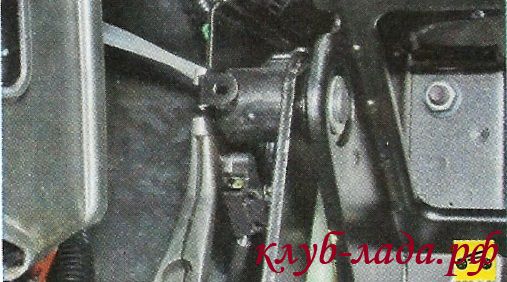

- Потянуть пассатижами за стопорную скобу.

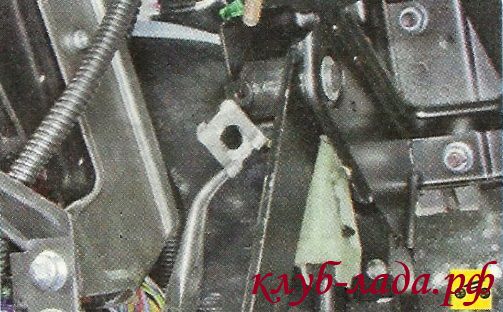

- И снять ее с оси педали сцепления Гранты.

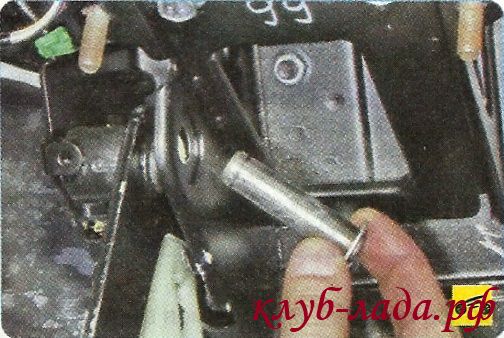

- Снять ось и снять педаль.

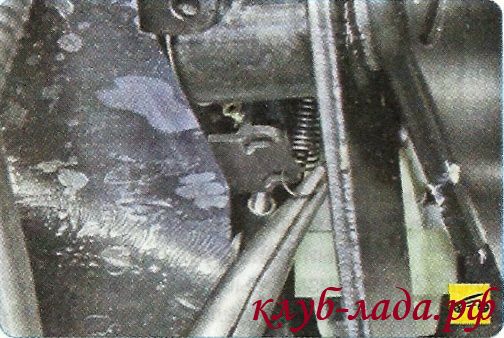

- Снять пружину с кронштейна педали.

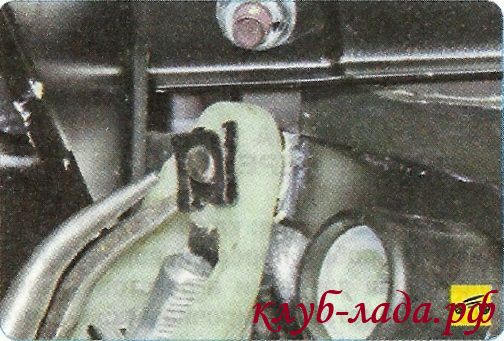

- Потянуть пассатижами стопор наконечника троса сцепления.

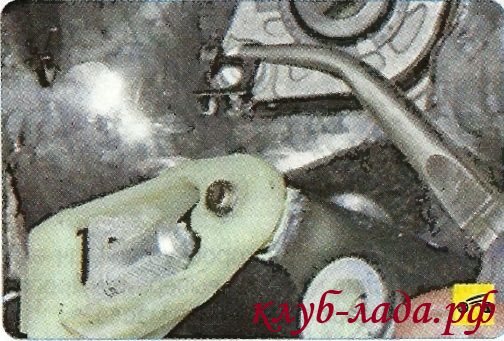

- Снять его.

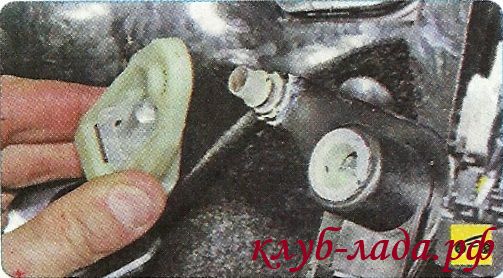

- Снять наконечник с педали.
Порядок действий в моторном отсеке:
- Извлечь уплотнитель оболочки троса сцепления из отверстия в щите передка.

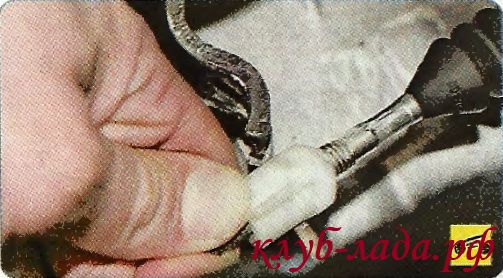

- Вывести наконечник из паза вилки выключения сцепления, потянув наконечник троса вперед по направлению движения.

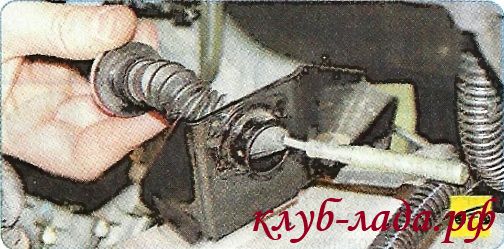

- Отвернуть поводок от наконечника троса, извлеките направляющую втулку оболочки троса из отверстия на кронштейне коробки передач и снять трос сцепления с Lada Granta, вытягивая его из отверстия в щите передка.
Установка троса сцепления ВАЗ 2190
Порядок действий:
- Пропустить трос в отверстие щитка передка, закрепить на пальце педали сцепления корпус механизма компенсации износа.
- Закрепите упор оболочки троса на шпильке кронштейна педалей.
- Установить в отверстие щитка передка уплотнитель оболочки троса.
- Пропустить трос в отверстие кронштейна коробки передач и установить в это отверстие направляющую втулку оболочки троса.
- Вверните поводок в нижний наконечник троса, обеспечив выступание наконечника относительно торца поводка на 0-1мм.
- Установите трос сцепления в исходное положение, для чего, преодолевая усилие пружины механизма, переместите нижний наконечник троса до упора вперед по направлению движения автомобиля.
- Введите наконечник троса в паз вилки выключения сцепления и опустите.
- Под действием пружины поводок наконечника должен установиться на вилку без зазора.
Регулировка сцепления на Гранте
Как отрегулировать сцепление:

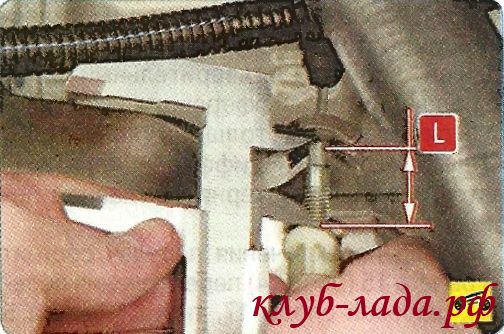

- Удерживая наконечник в вытянутом положении, измерьте размер «L» между вилкой и поводком, он должен составлять 27мм.
- Если это значение не соответствует указанному, тогда установите его вращением поводка в нужную сторону.
- Нажмите на педаль сцепления три раза до упора и повторите измерение величины «L». В случае необходимости повторяем регулировку троса сцепления.
Весь процесс замены троса сцепления вместе с его регулировкой займет не более 30минут.
