20 рублевый ремонт аккумулятора для гироскутера
Привет, новогодние ЯПовчане. Продолжаем рубрику ремонта электроники. Как говорится в старой поговорке — готовь сани летом, а телегу зимой. Вот в самый разгар зимы и надо заняться подготовкой двухколесной телеги под названием гироскутер. Ибо в конце прошлого сезона он приказал долго жить — перестал включаться.
Кому интересно, прошу продолжить чтение.
Продам слона • На сайте 21 год
Хохмач • На сайте 12 лет
Сообщений: 759

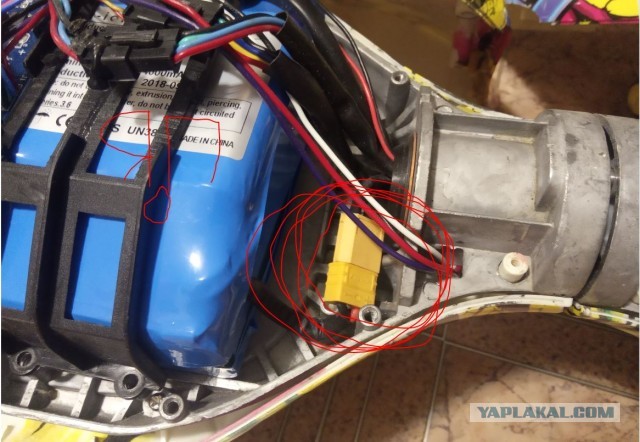

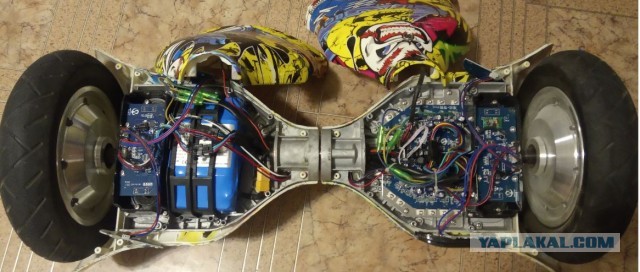

Вскрыв его, видим все потроха. И сразу же лезем проверять напряжение аккумулятора, расчленив (ох уж эти Питерские штучки) желтый разъем XT60.
Хохмач • На сайте 12 лет
Сообщений: 759
. Тут стоит сделать небольшое отступление по фотографиям. Я их почти не делал, а вырезал скриншоты из видео. Да и видео не сразу стал снимать. Поэтому сейчас на фото будет уже вскрытая аккумуляторная батарея.

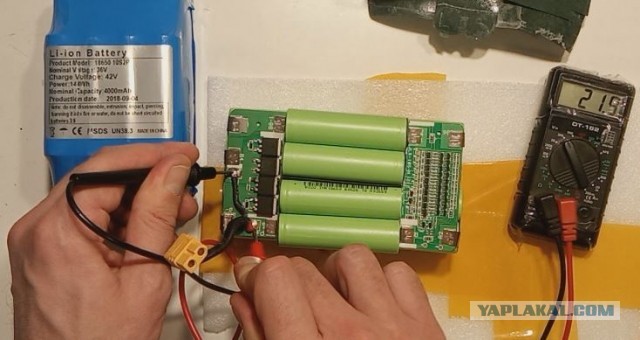

Так и есть аккумулятор выдает вместо 36 Вольт, всего 20. А это очень мало для работы.
Хохмач • На сайте 12 лет
Сообщений: 759
Сперва попытался зарядить аккумулятор штатным зарядником, но заряд очень быстро прервался (как я потом понял, заряд быстро заканчивался потому что аккумулятор полностью зарядился). При этом напряжение заряда было около 42 В. Отключив же зарядник и измерив напряжение на аккумуляторе я снова увидел 20 В. Значит проблема точно в аккумуляторе.
Пришлось его вскрывать. Аккуратными надрезами вскрывается два слоя плотной синей термоусадки и затем убирается весь плотный черный картон, приклеенный на двусторонний скотч к ячейкам.

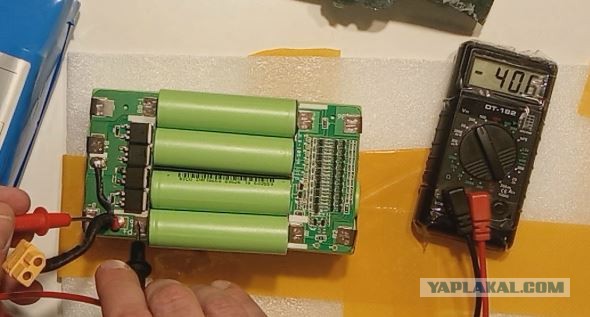

Ага, китайцы воткнули плату защиты в аккумулятор. Это дает шансы на то, что аккумулятор всё таки больше жив, чем мертв. Измерив напряжение напрямую с банок я увидел 40 В. Значит все таки сами банки живые, а то что на выходе всего 20 В, так это плата защиты не пропускает больше.
Хохмач • На сайте 12 лет
Сообщений: 759
К слову сказать, платы защиты я еще ни разу не ремонтировал. Имеются только базовые знания о их работе.
Итак, основные элементы на плате это микросхемы защиты и управляемые ими силовые ключи, они же МОСФЕТранзисторы. В этой батарее собрано в последовательную цепь 10 литий-ионных аккумуляторов. Соответственно стоит 10 микросхем защиты на каждый элемент. Эти микросхемы (в моем случае это DW01) отслеживают значения напряжения каждой ячейки, и как только напряжение хотя бы одной ячейки выйдет за границы переразряда или перезаряда, то микросхема выдаст сигнал на отключение батареи от нагрузки или от зарядного устройства. К сожалению, в этой батарее, точнее в плате, отсутствует схема балансировки ячеек.
Проверив состояние всех 10 микросхем, я увидел отличие одной из них. В штатном режиме, на выводах 1 и 3 должна быть логическая единица. Что и было на 9 микросхемах. Однако, на одной микросхеме на выводе 1 присутствовало пульсирующее напряжения. То логический ноль, то логический один. Частота переключения где-то 1. 2 Герца.
Вот и неисправность, решил я. Получается, что эта микросхема закрывает МОСФЕТ, и напряжение не поступает на выходной разъем.
Чтобы в этом однозначно убедиться пришлось полностью освободить плату защиты отпаяв от нее все аккумуляторы.
